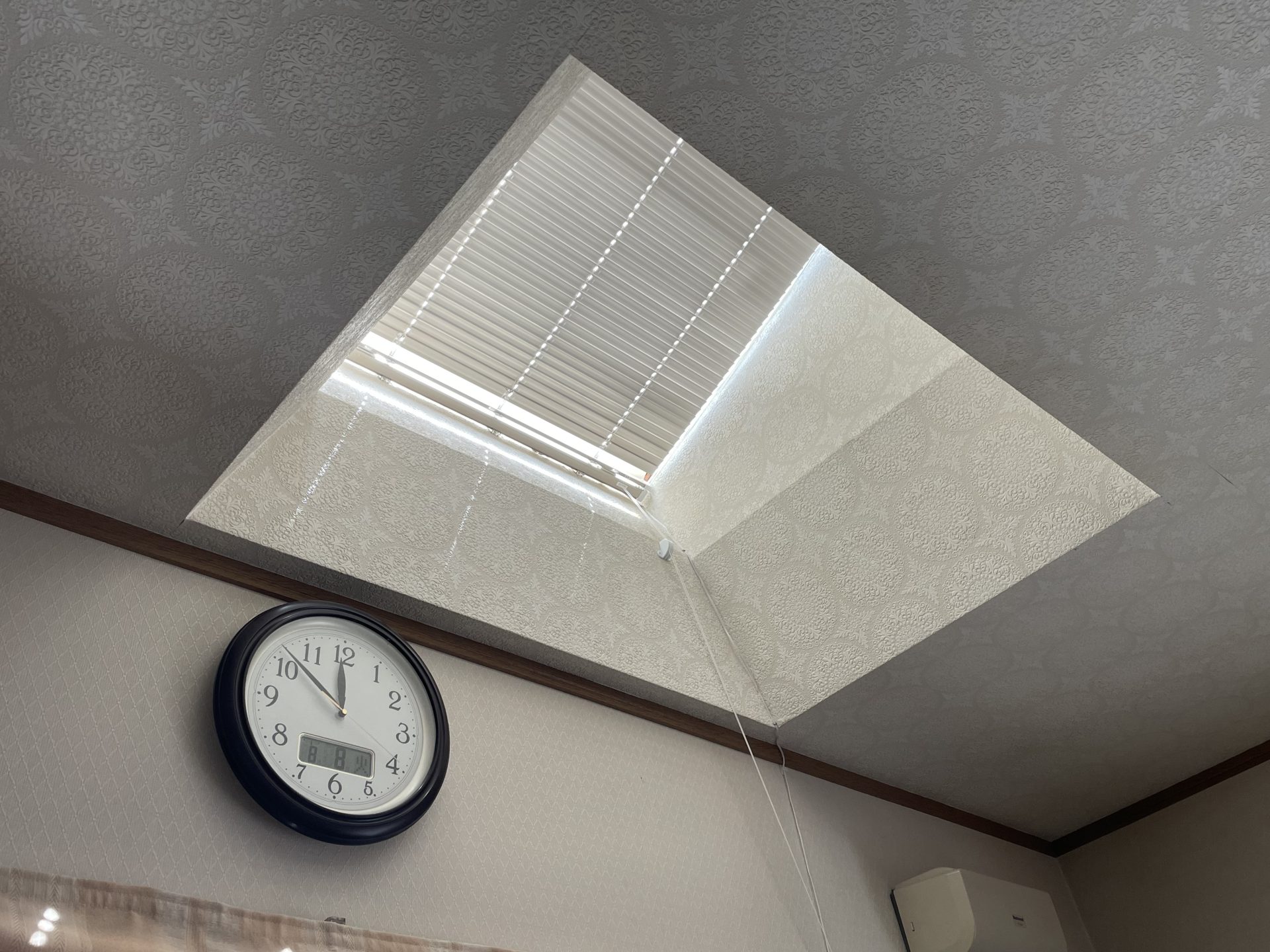

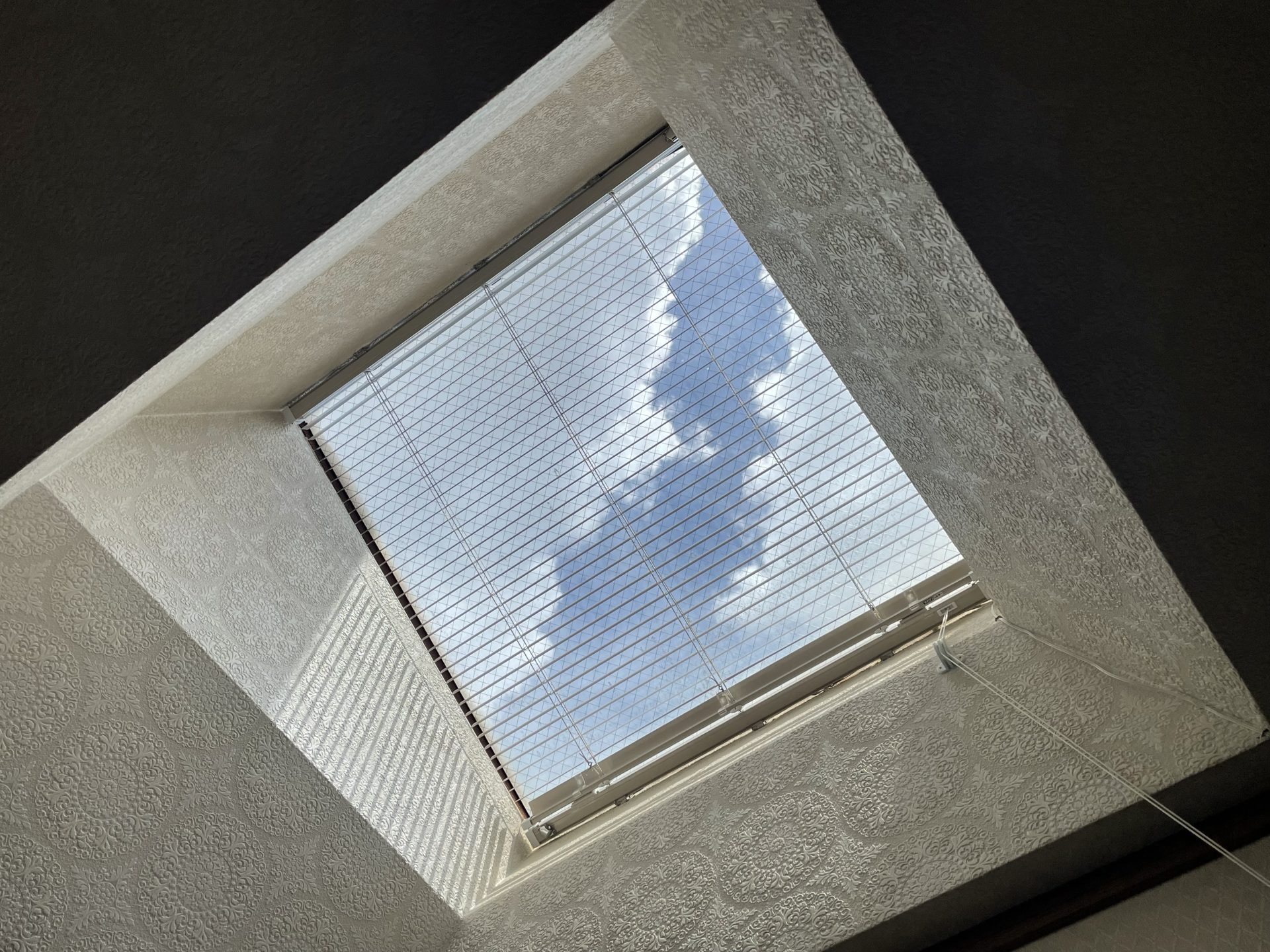

今回ご紹介するのは、天窓用アルミブラインドの取替事例となります。

２０年前に当店で取り付けた天窓用アルミブラインドですが、昇降不具合になり訪問させて頂きました。

ブラインドの上げ下げがまったく出来ない状態で、電動部も劣化で動きませんでした。

前回と同じ、「シルキーウィンク天窓・壁掛けコントローラー」を採用して頂き、取替えました。



このタイプは、ブラインドの上げ下げはコードで行い、スラットの角度調整は壁掛コントローラーで操作します。

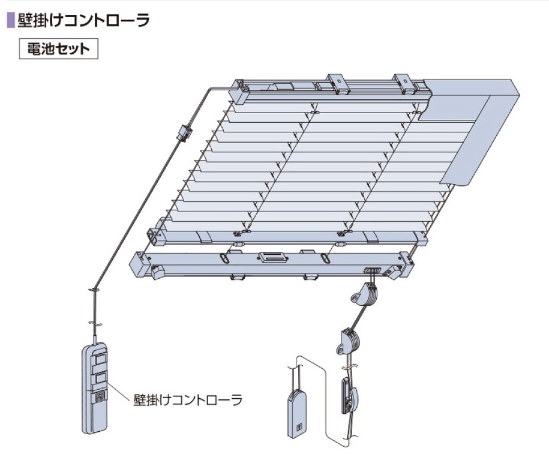

構造は、両側に通った平行コードでブラインドを傾斜させ、右下から伸びる操作コードでブラインドの昇降。

壁掛コントローラー（電池内蔵）からの給電でモーターを回転させ、スラットの角度調整を行います。

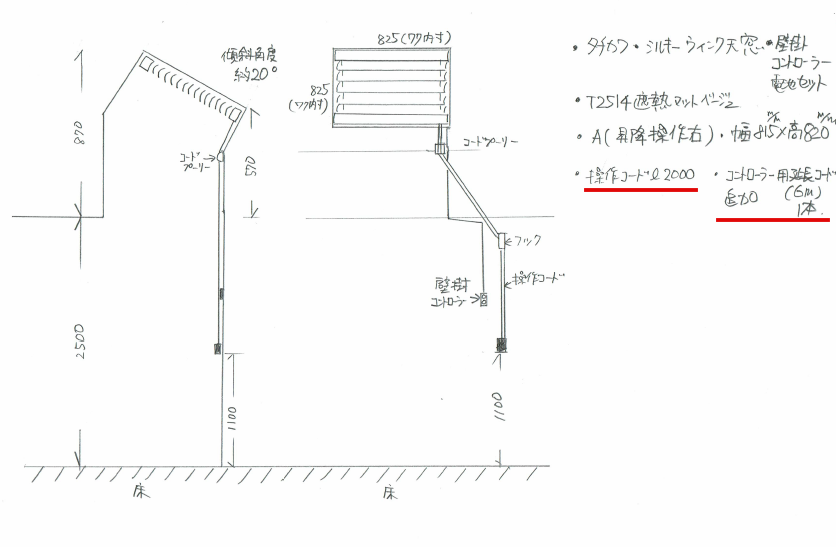

納まり図と発注指示



現調サイズから、2点の標準外の設定をしています。

操作コードの下限を床から1,100㎜の長さにしました。

お孫さんが良く来るとの事で、6歳児のあご下までの長さ1030㎜以上（JIS　A　４８１１）の基準に基づき、操作コードの全長を割出し2000㎜で注文しました。

壁掛コントローラーのコードが標準では足りないので、延長コード（6ｍ）を追加しました。

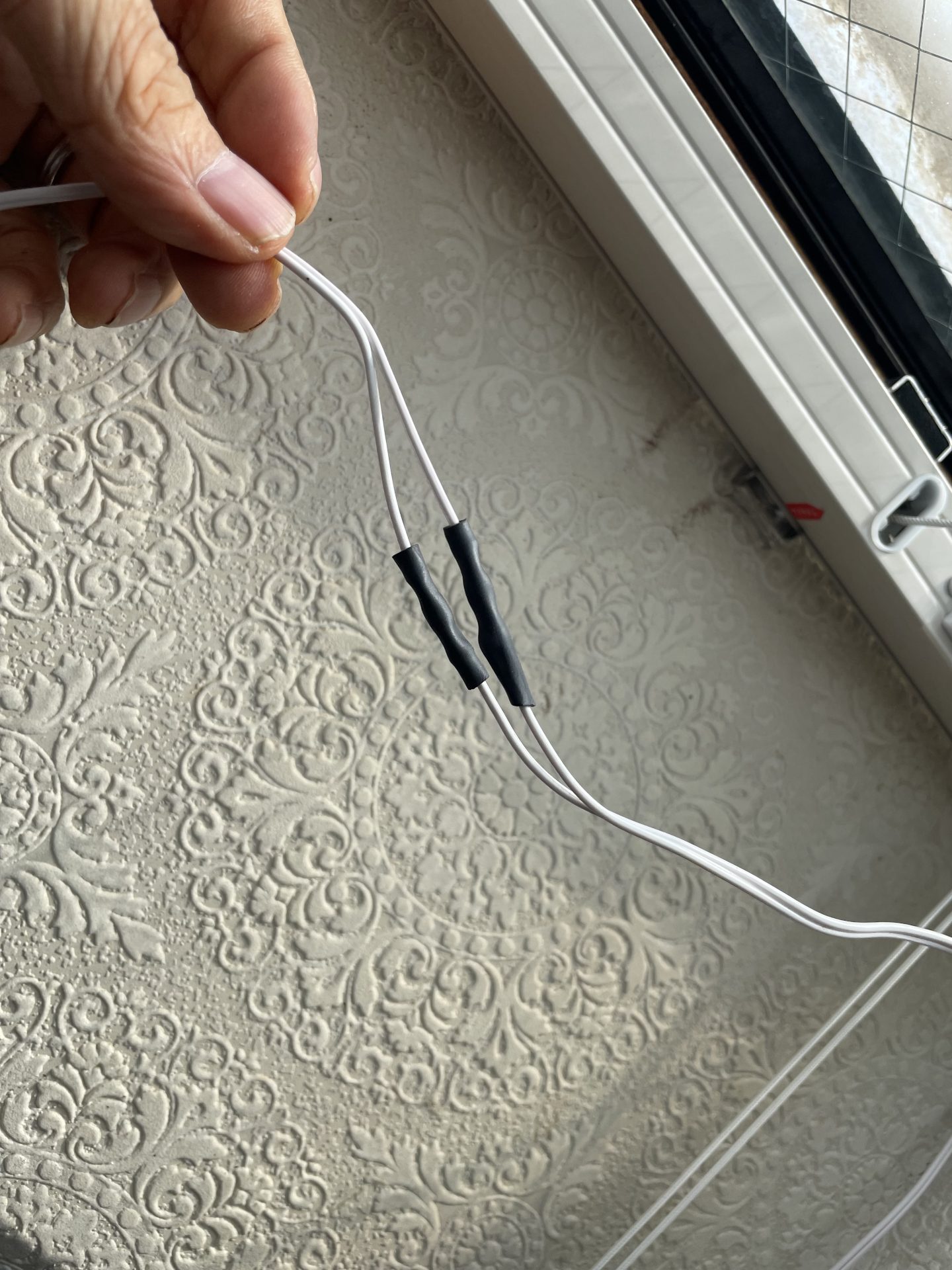

写真は、追加する延長コード（6ｍ）が長すぎるので、現場でコードを短くしたとこです。

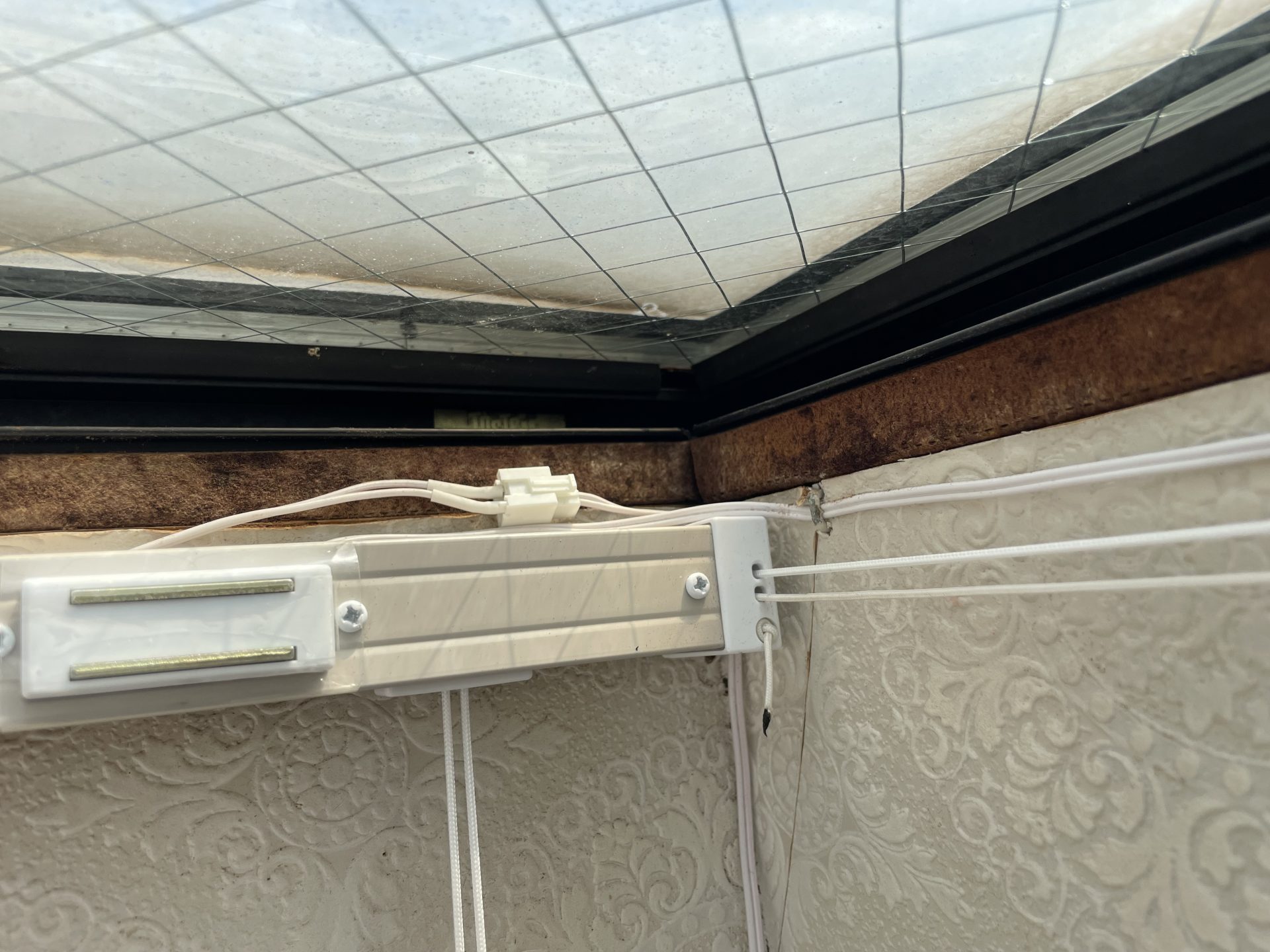

結線した所はレール内に入れました。

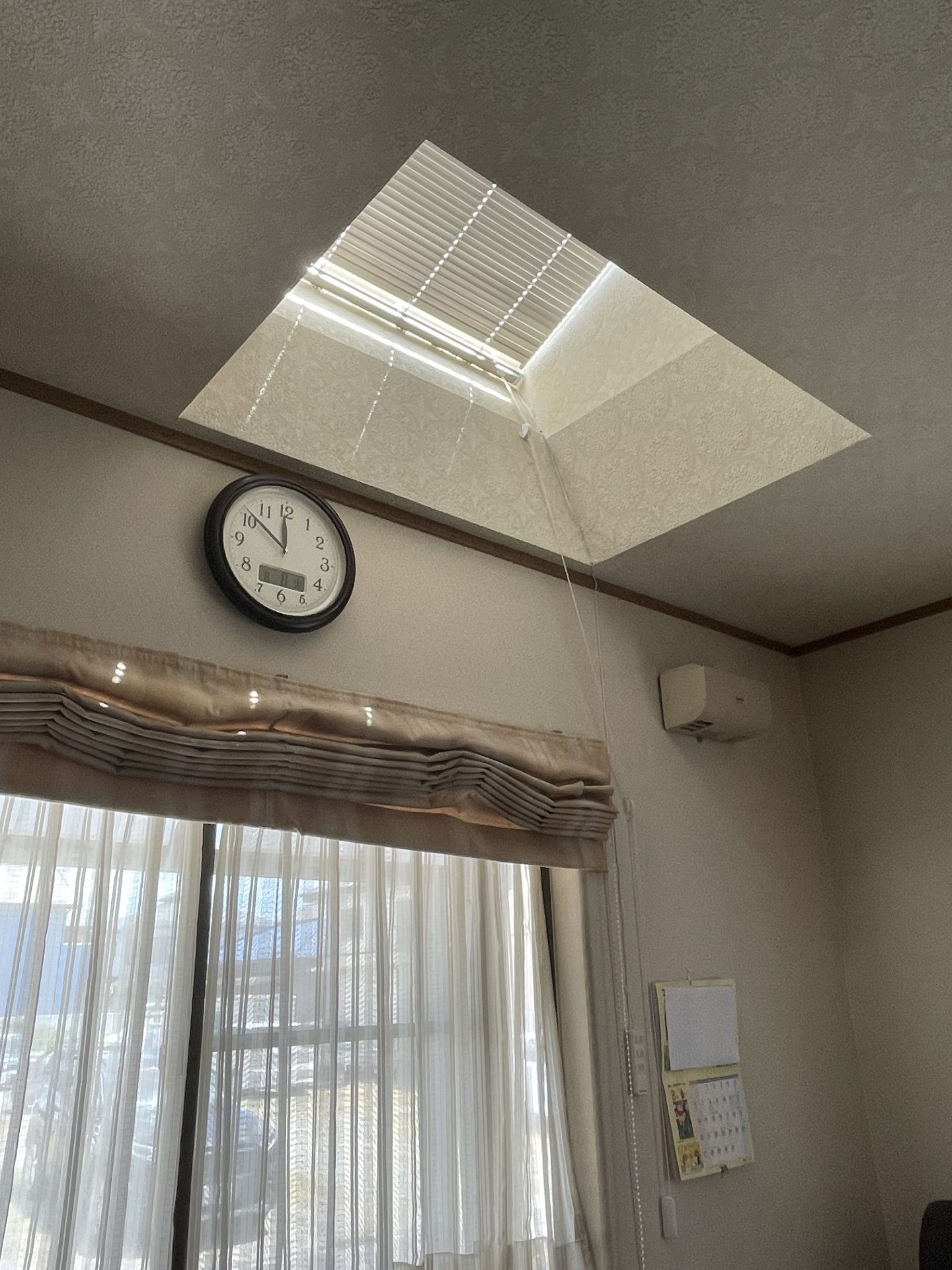

コードの長さを現場の状態に合わせたので、余りがなくすっきりした納まりとなりました。

この一手間が見た目にも大切です。



採用のスラットは、T２５１４（遮熱・マットベージュ）

遮熱でマット塗装なので、特殊な塗装効果により日射熱を反射し、スラット表面で太陽光を拡散させます。

既存品よりぎらつきが少なくなりました。







ブラインドの上げ下げは、操作コードの２本の内１本を下へ引くと、ブラインド本体が上がり、他の1本を下へ引くと下がります。

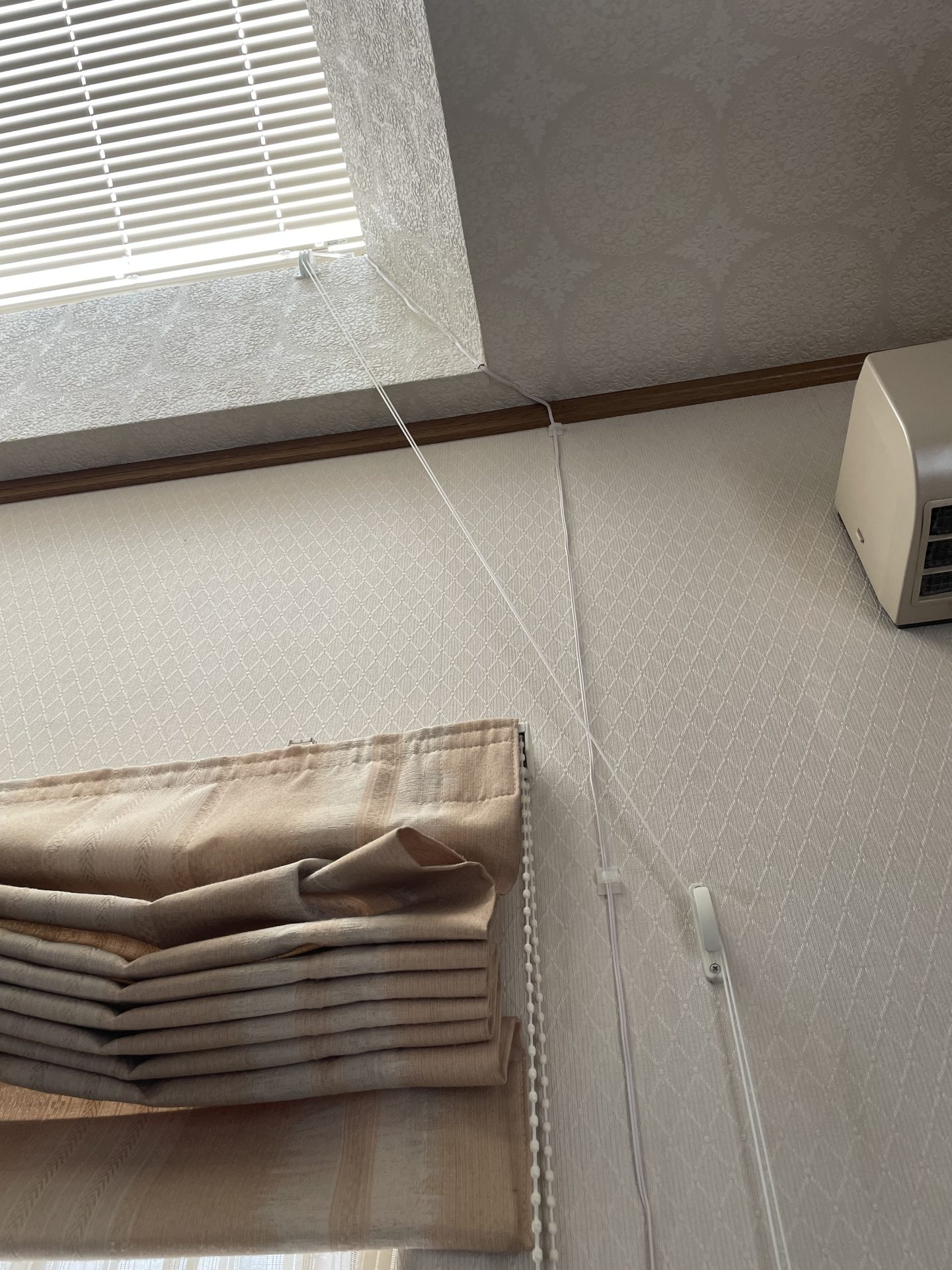

操作コードは、窓上に付いたシェードに干渉しないよう、フックに掛けておきます。

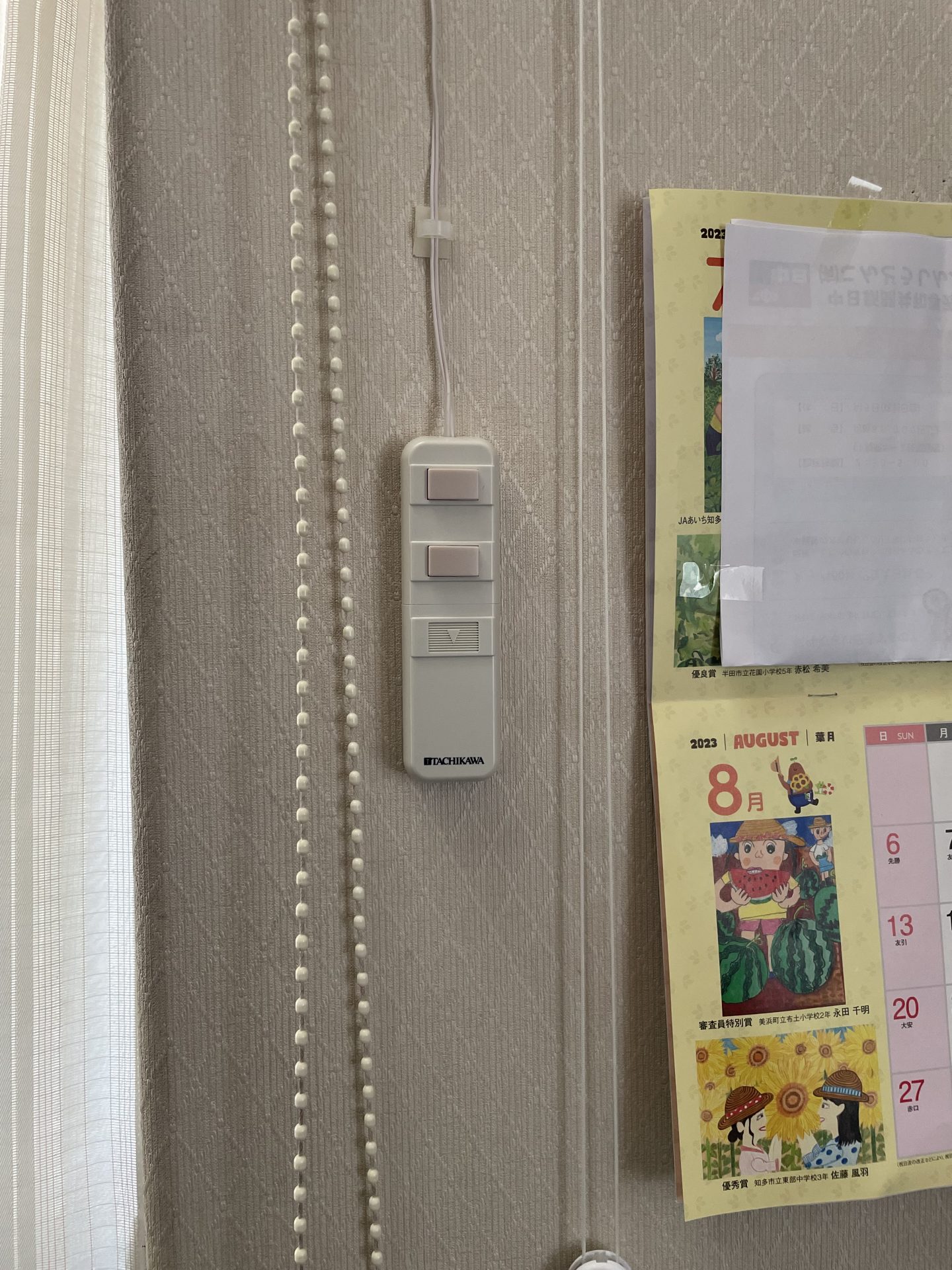

スラットの角度調整を、壁掛コントローラーのスイッチ（ボタン）で操作。

上のボタンでスラットの凹面が室内側に向きます。

下のボタンでその逆の動きをします。



真夏の天窓は、サウナ状態です。
空調服を着ての作業でしたので、何とか乗り切りました。

２人で作業して、所要時間２時間程で完了しました。
